MCB atau Miniatur Circuit Breaker

MCB (Miniatur Circuit Breaker) atau juga sering disebut dengan master saklar merupakan stasiun kontrol distributor arus listrik yang dibuat dengan tujuan untuk menjaga keselamatan terhadap pengguna listrik.

Fungsi utama dari MCB adalah sebagai pembatas daya listrik yang secara otomatis mampu memutuskan arus listrik bila terjadi pemakaian atau beban listrik yang melebihi dari daya yang terdapat pada kWh meteran di rumah.

Selain itu, fungsi dari MCB juga sebagai pengaman  jika adanya hubungan singkat arus listrik atau korsleting.

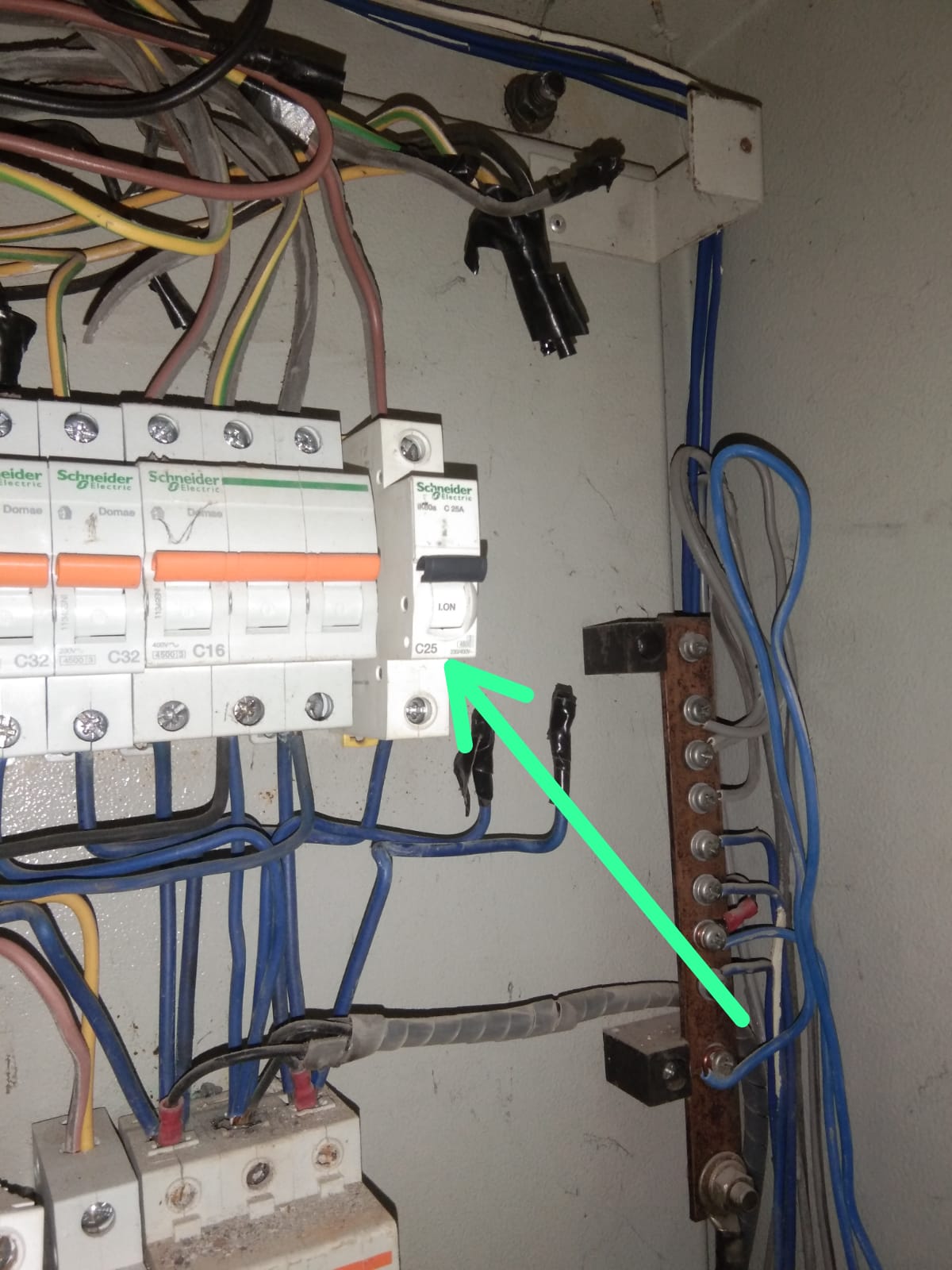

MCB yang terdapat pada rumah-rumah warga, terpasang pada kWh meter dan biasanya ada MCB tambahan yang juga terpasang di dalam rumah pada papan hubung bagi (PHB).  Aliran listrik yang dilintasi  MCB Utama ini kemudian didistribusikan lagi secara terpisah melalui beberapa MCB tambahan yang telah dipasang.

MCB utama juga dinamakan dengan Master Saklar, karena jika saklar ini di matikan (Switch  Off), maka arus listrik yang mengalir pada seluruh bagian rumah juga otomatis mati.

Mengapa perlu MCB tambahan pada Instalasi Listrik di Rumah ?

Dari MCB Utama sebaiknya dipecah lagi menjadi beberapa saklar atau MCB tambahan. Hal ini bertujuan untuk mengamankan jaringan listrik maupun peralatan elektronik yang ada di dalam rumah.  Setiap MCB tambahan mewakili area kecil jaringan listrik dalam rumah secara terpisah.

Misalnya di rumah anda terdapat 2 MCB yang mewakili jaringan listrik sekitar ruang tamu dan dapur. Apabila terjadi kegagalan /korsleting atau kelebihan beban listrik di area dapur, maka MCB tambahan yang terpasang pada dapur akan otomatis “OFF”, sementara MCB utama tetap bekerja.

Sehingga adanya MCB tambahan akan  mencegah terjadinya kelebihan beban atau korsleting yang menyebar ke seluruh jaringan listrik di bagian lain rumah.
